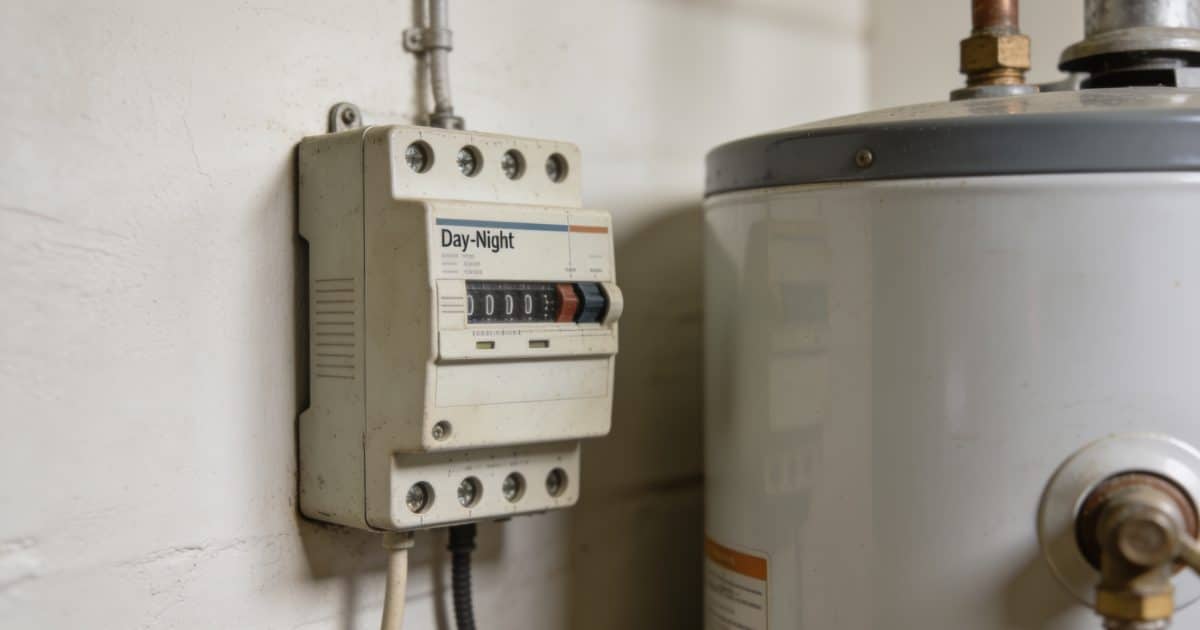

Un vieux contacteur jour/nuit peut rapidement transformer une installation électrique silencieuse en source de nuisances sonores, voire compromettre la production d’eau chaude sanitaire de toute une habitation, et pour les interventions sur les éléments de plomberie du circuit d’eau chaude, consultez démonter un robinet thermostatique sans l’endommager. Lorsque ce petit appareil électromécanique commence à montrer des signes de fatigue, claquements répétés, absence de basculement automatique en heures creuses, chauffe-eau qui ne fonctionne plus, la question du diagnostic et du remplacement se pose.
Cet article détaille les signes de vétusté d’un contacteur jour/nuit de chauffe-eau, les étapes pour diagnostiquer une panne et les démarches concrètes pour choisir et installer un modèle de remplacement compatible.
Qu’est-ce qu’un contacteur jour/nuit de chauffe-eau ?
Rôle et principe du contacteur dans une installation électrique
Le contacteur jour/nuit est un relais électromécanique installé dans le tableau électrique, entre le disjoncteur de commande et le disjoncteur du chauffe-eau électrique. Son rôle est de piloter automatiquement l’alimentation du ballon d’eau chaude pour limiter son fonctionnement aux plages horaires les moins chères : les heures creuses.
Concrètement, il agit comme un interrupteur intelligent qui reçoit un signal électrique depuis le compteur Linky ou traditionnel. Lorsque ce signal est actif, le contacteur ferme le circuit et autorise la chauffe. Lorsque le signal cesse, il coupe l’alimentation du cumulus, évitant toute consommation pendant les heures pleines.
Lien avec les heures creuses et le signal Enedis/Linky
Le contacteur tire son utilité de l’abonnement double tarif proposé par les fournisseurs d’électricité : les heures creuses offrent un prix du kilowattheure réduit, généralement la nuit et en début d’après-midi selon les zones géographiques. Le compteur Enedis envoie un signal via les bornes C1 et C2 du tableau électrique, signal capté par la bobine du contacteur pour déclencher ou couper l’alimentation.
Avec un compteur Linky, ce signal reste opérationnel, mais la configuration peut nécessiter une vérification auprès d’Enedis ou du fournisseur si le contacteur n’est plus piloté correctement après un changement de compteur.
Bon à savoir
Les heures creuses représentent 8 heures réparties sur 24 heures, soit environ 33 % du temps. Un chauffe-eau de 200 litres consomme entre 2 000 et 3 000 kWh par an : l’utiliser exclusivement en heures creuses peut générer jusqu’à 100 € d’économie annuelle par rapport à un fonctionnement continu en tarif plein.
Comment fonctionne un vieux contacteur jour/nuit ?
Les trois positions du contacteur (Auto, Marche forcée, Arrêt)
La plupart des contacteurs jour/nuit possèdent un sélecteur à trois positions sur leur face avant. La position Auto laisse le contacteur réagir au signal du compteur : le ballon chauffe uniquement pendant les heures creuses. La position marche forcée (I) court-circuite ce signal et alimente le chauffe-eau en continu, utile en cas de besoin ponctuel d’eau chaude supplémentaire.
La position Arrêt (0) coupe complètement l’alimentation du chauffe-eau, pratique lors d’une absence prolongée ou pour effectuer une maintenance sur le ballon d’eau chaude. Un contacteur âgé peut voir son sélecteur se gripper ou ne plus assurer correctement le contact électrique dans certaines positions.
Signal EDF/Enedis et basculement automatique
Le basculement entre heures pleines et heures creuses repose sur un signal modulé envoyé par le gestionnaire de réseau. Ce signal passe par les fils reliés aux bornes C1 et C2 du compteur. Lorsque le contacteur reçoit une tension de 230 V sur ces bornes, sa bobine s’active et ferme les contacts de puissance, autorisant le passage du courant vers le chauffe-eau électrique.
Un vieux contacteur peut présenter une bobine affaiblie, des ressorts usés ou des contacts encrassés, entraînant des ratés dans le basculement automatique ou des déclenchements bruyants.
Signes de vétusté ou de panne d’un vieux contacteur
Bruit anormal, claquements ou grésillement
Un contacteur jour/nuit bruyant est souvent le premier symptôme de vétusté. Les claquements secs à chaque basculement, ou pire, un grésillement continu, indiquent un contact électrique détérioré ou une bobine qui vibre de façon anormale. Ces bruits proviennent de la partie mécanique du contacteur, composée d’une armature mobile actionnée par un électroaimant.
Avec le temps, les ressorts de rappel perdent en tension, les contacts s’oxydent et l’armature ne se referme plus franchement. Le bruit devient perceptible dans toute la maison, notamment la nuit lorsque le contacteur bascule en heures creuses. Ce symptôme, bien qu’irritant, n’est pas critique immédiatement, mais annonce une panne prochaine.
Chauffe-eau qui ne chauffe plus en heures creuses
Un contacteur HS se manifeste aussi par l’absence totale de déclenchement du chauffe-eau pendant les heures creuses. L’eau reste tiède voire froide le matin, alors que le ballon devrait avoir chauffé durant la nuit. Ce dysfonctionnement peut provenir d’un contacteur bloqué en position ouverte, d’une bobine grillée ou d’un sélecteur défectueux.
Dans d’autres cas, le contacteur ne coupe plus et laisse le chauffe-eau fonctionner en permanence, y compris en heures pleines. La facture d’électricité grimpe, et l’objectif d’économies d’énergie lié aux heures creuses disparaît complètement.
Comment diagnostiquer un contacteur jour/nuit défaillant ?
Le diagnostic commence par une vérification visuelle et auditive. Si le contacteur émet un bruit anormal ou si le sélecteur reste bloqué, le problème est mécanique. Ensuite, il faut vérifier que le signal Enedis arrive bien aux bornes C1 et C2 du contacteur : un multimètre en position voltmètre alternatif doit mesurer environ 230 V entre C1 et C2 pendant les heures creuses, et 0 V en heures pleines.
Si le signal est présent mais que le contacteur ne bascule pas, la bobine ou les contacts internes sont défaillants. En position marche forcée, le chauffe-eau doit fonctionner immédiatement : si ce n’est pas le cas, vérifier le disjoncteur dédié au ballon d’eau chaude et le câblage entre le contacteur et le chauffe-eau. Un contacteur qui ne réagit ni en Auto ni en marche forcée est presque toujours à remplacer.
Attention
Toute intervention sur le tableau électrique impose de couper le disjoncteur général en amont. Le contacteur est raccordé à des circuits sous tension 230 V, dangereux en cas de manipulation imprudente. En cas de doute, faire appel à un professionnel électricien garantit sécurité et conformité.
Remplacer ou réparer un vieux contacteur jour/nuit
Choisir le bon modèle de contacteur de remplacement
La plupart des contacteurs jour/nuit domestiques sont des modèles 20 A ou 25 A, compatibles avec des chauffe-eau électriques de 150 à 300 litres. Les marques courantes comme Legrand, Hager ou Schneider Electric proposent des références standardisées, souvent montées sur rail DIN dans le tableau électrique.
Lors du remplacement, vérifier le calibre du contacteur actuel et privilégier un modèle équivalent ou supérieur. Les contacteurs récents sont souvent plus silencieux et mieux isolés que les anciens modèles, réduisant considérablement les nuisances sonores. Le prix d’un contacteur neuf oscille entre 20 et 50 euros selon la marque et le calibre.
Procédure de remplacement (ou faire appel à un électricien)
Le remplacement d’un contacteur jour/nuit suit une procédure précise. Après avoir coupé le disjoncteur général, démonter l’ancien contacteur en retirant les fils de puissance (bornes 1, 3, 5 et 2, 4, 6) et les fils de commande (A1, A2 ou C1, C2). Repérer ou photographier le câblage avant de débrancher pour faciliter le remontage.
Installer le nouveau contacteur sur le rail DIN, reconnecter les fils de puissance en respectant l’ordre (phase et neutre), puis raccorder le signal Enedis sur les bornes de commande. Remettre le sélecteur en position Auto, réenclencher le disjoncteur général et vérifier que le contacteur bascule correctement pendant les heures creuses. Un professionnel électricien réalise cette opération en 30 minutes à 1 heure, tarif main-d’œuvre compris entre 80 et 150 euros selon la région et la complexité de l’installation.
Pour les personnes peu à l’aise avec les installations électriques, confier le remplacement à un électricien qualifié évite tout risque d’erreur de branchement et garantit la conformité du tableau électrique aux normes en vigueur. La plupart des interventions incluent un contrôle de l’ensemble du circuit de chauffe, permettant de repérer d’éventuels autres défauts (disjoncteur vétuste, câbles surchauffés).
